LTC1541IDD#TRPBF微功率运算放大器、比较器和基准

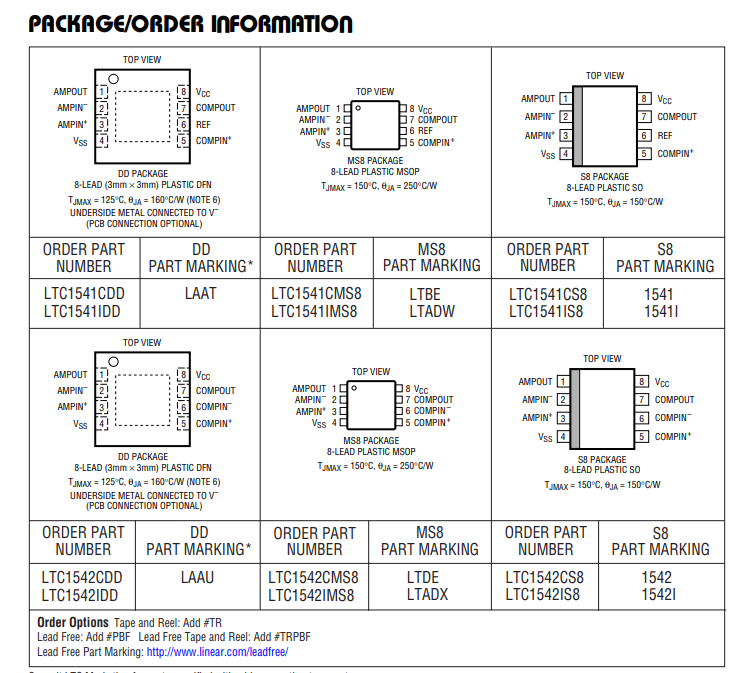

LTC®1541 / LTC1542 将一个微功率放大器、比较器和带隙基准 (LTC1541) 整合在一个 8 引脚封装中。该器件依靠 2.5V 至 12.6V 单电源或 ±1.25V 至 ±6.3V 双电源供电运作，并具有一个 5µA 的典型电源电流。运放和比较器均具有一个从负电源扩展至正电源之 1.3V 以内的共模输入电压范围。运放输出级具有轨至轨输出摆幅。比较器的负输入在内部连接至基准输出 (LTC1541)。LTC1541 / LTC1542 采用 MSOP 和 SO-8 封装。对于空间受限的应用，LTC1541 / LTC1542 可提供 3mm x 3mm 扁平 (仅高 0.8mm) 双侧引脚细间距无引线封装 (DFN)。

基准输出电压在扩展温度范围内为 1.2V ±1%。输出能够驱动一个高达 0.01µF 的旁路电容器，并不会产生任何振荡。另外，它还能供应高达 2mA 和吸收高达 20µA 的电流。

运放在内部进行补偿，以实现稳定的单位增益以及在 12kHz 的典型 GBW 和 8V/ms 的摆率。比较器具有 ±2.25mV 的内部迟滞以确保干净的输出开关切换，即使在采用缓慢移动的输入信号时也不例外。

特性

• 静态电流：5µA (典型值)

• 轨至轨输出摆幅

• 低的运放失调电压：700µV (最大值)

• 基准输出可驱动 0.01µF 电容器

• 内部 1.2V ±0.4% 基准输出 (LTC1541)

• 低输入偏置电流：1nA (最大值)
